4/8 Stempelanlage

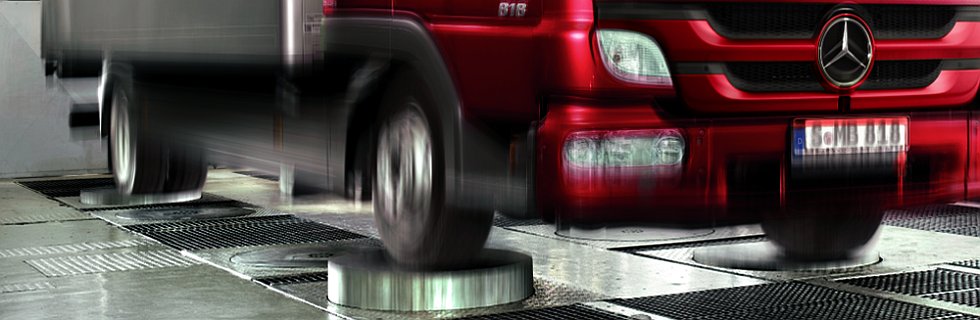

2009 erhielt DHM den Auftrag, eine hydraulische 8-Stempelanlage der Daimler AG für Fahrdynamik-Untersuchungen zu modernisieren und mit SysCon-Regelungstechnik auszustatten.

Für die anfallenden Fahrkomfortuntersuchungen bestehen hohe Anforderungen an die Regelgüte, vor allem muss die Phasenabweichung zwischen den Bewegungen der einzelnen Stempel minimal ausfallen: Zwischen den einzelnen Zylindern soll eine Phasenabweichung von 0,5° bei 40 Hz nicht überschritten werden. Die bestehenden Versuchsmodi mit verschiedenen Anregungsarten und Abspielgeschwindigkeiten sollten erhalten bleiben. Eine geeignete Softwarelösung zur Versuchsverwaltung soll alle durchgeführten Versuche mit den geprüften Fahrzeugen protokollieren.

Die innovative Lösung

Jeder Zylinder wurde zu einer intelligenten Einheit aufgerüstet, in dem er jeweils mit einem eigenen SysCon Mini ausgestattet wurde. Die acht Regler wurden gemeinsam in einem mobilen Steuerungsschrank eingebaut, welcher nun über eine einzige Schnittstelle mit dem zur Versuchssteuerung vorgesehenen PC verbunden werden konnte.

Zusätzlich wurde die nun zur Versuchssteuerung und Versuchsverwaltung eingesetzte Software SysCon easyTest um eine Speziell zugeschnittene Komponente erweitert, die neben der einfachen Vorgabe der Versuchsparameter auch die Steuerung und Überwachung der gesamten Anlage sowie die Verwaltung von Versuchsmodi und Fahrzeugen erlaubt. Erfahren sie mehr über den Modularen Aufbau von DHM SysCon easyTest.

Wie erste Versuche zeigten, war es möglich, die Anforderungen bei hoher Wirtschaftlichkeit vollständig zu erfüllen. Dabei wurde ein Probeversuch auf Grundlage eines zufällig gewählten Streckenabschnitts durchgeführt. Bis zu einer Testfrequenz von 45 Hz konnten Abweichungen der Amplitudenverstärkung von unter 0,05 realisiert werden, während die maximale Abweichung der Phasenverschiebung 2° betrug.
